Мультимедийный LCD-проектор Panasonic PT-LB55NTE

Комплект поставки

• Проектор
• CD-ROM с руководствами и программным обеспечением
• Кабели
  • Видео, VGA, mini D-sub 15 pin, 1,8 м
  • Питания
• ИК пульт ДУ и две ААА батарейки для него
• Сумка для переноски

Паспортные технические характеристики

Внешний вид

Выглядит проектор немного скучным и предельно функциональным – такая серебристая коробочка с крупным объективом.

ИК-приемник только один – спереди. Передние пластмассовые, регулируемые по высоте ножки позволяют приподнять переднюю часть проектора и устранить небольшой перекос. Для потолочного кронштейна в днище проектора вделаны 4 металлические втулки с резьбой. Все разъемы, кнопки и объектив немного утоплены в корпус, так что наружу ничего не выступает, – своего рода пассивная защита от повреждений с тяжелыми последствиями.

Пульт

Меню

Экранное меню приобрело новый дизайн и стало стильным, но не сказать, что при этом оно оказалось практичнее. Оно несколько мелковато, его шрифт хоть и без засечек, но имеет очень тонкие линии, в результате читаемость не очень высокая. Настроек много, они не всегда помещаются на одной странице, приходится прокручивать списки и даже заходить на второй уровень. При настройке изображения меню исчезает с экрана, остается только ползунок с изменяемым параметром – так проще отслеживать изменения в картинке.

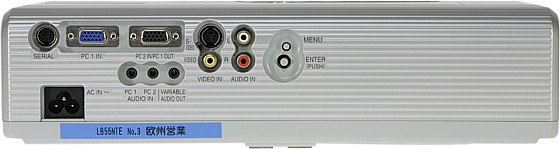

Коммутация

Данный класс проекторов Panasonic имеет устоявшийся набор видео- и аудиовходов. Отметим наличие двух разъемов D-sub, принимающих как VGA-, так и компонентные видеосигналы. Второй разъем D-sub (PC 2 IN/PC 1 OUT) можно переключить в режим сквозной передачи видеосигнала, подаваемого на первый (PC 1 IN). При включении и при запуске функции AUTO SETUP проектор выполняет поиск активного видеовхода и переключается на него (автопоиск можно отключить). Сама функция AUTO SETUP выполняет подстройку под параметры VGA-сигнала и запускается при переключении на VGA-вход и/или (настраивается в меню) при нажатии на кнопку AUTO SETUP на пульте или на корпусе проектора. Выбор источника сигнала вручную осуществляется или перебором всех источников по циклу кнопкой INPUT SELECT на корпусе и на пульте, или прямым указанием с помощью кнопки из группы DIRECT INPUT SELECT пульта. Если проектор переключен на VGA-вход, но сигнала он там не обнаруживает, то на экран выводится подсказка, разъясняющая, как активировать VGA-выход на ноутбуке.

Проектор оборудован тремя аудиовходами: два миниджека в пару к двум D-sub и два разъема RCA – к композитному и S-Video. Внешнюю аудиосистему можно подключить к аудиовыходу VARIABLE AUDIO OUT, встроенный динамик при этом отключается.

Управление проекцией

Вырез в корпусе открывает доступ к кольцам фокуса и зума. Кольца металлические, при этом кольцо зума имеет достаточно глубокую насечку с острыми ребрами, а кольцо фокусировки – всего лишь зачатки оребрения, поэтому проскальзывает под пальцем при настройке фокуса. Объектив проектора зафиксирован относительно матрицы так, что нижний край изображения находится чуть ниже оси объектива. В проекторе есть автоматическая коррекция трапецеидальных искажений (± 30 градусов). При необходимости можно вручную подправить результат ее работы или отключить автоматику, оставив только ручной режим коррекции трапеции.

Режимов геометрической трансформации всего три: 4:3 (изображение формата 4:3 показывается во весь экран), 16:9 (изображение поджимается сверху и снизу до формата 16:9, оптимально для анаморфированных фильмов), S4:3 (изображение уменьшается так, что при соотношении сторон 4:3 помещается на узком экране 16:9). В режиме АВТО проектор переключается в режим 16:9 автоматически, когда обнаруживает присутствие сигнала S1 в S-Video-сигнале. Масштабирование к разрешению матрицы отключается присвоением параметру ИЗМЕН. РАЗМ. значения ВЫКЛ, работает эта функция только для сигналов с меньшим, чем у матрицы разрешением. В случае VGA-сигналов с кадровой частотой 60 Гц для улучшения качества отображения двигающихся объектов можно включить режим синхронизации FRAME LOCK.

Есть функции цифрового увеличения (кнопки ± из группы D.ZOOM на пульте, область увеличения сдвигается курсорными кнопками) и временного выключения проекции (кнопка SHUTTER или пункт ЗАТВОР в меню, запрятанный на страницу ДОП НАСТР-КА). Функция INDEX WINDOW (ИНДЕКС. ОКНО) позволяет выводить на экран одновременно стоп-кадр и текущее изображение с различными соотношениями сторон. Нажатие на кнопку POINTER выводит на экран курсор, положение которого меняется джойстиками на ДУ и на корпусе проектора. Вид курсора выбирается в меню установок. Эта функция может оказаться весьма полезной, особенно в тех случаях, когда источник сигнала – это не компьютер, или компьютер расположен далеко от докладчика и нет возможности воспользоваться его мышью.

Проектор может быть размещен как на столе, так и на потолочном кронштейне и умеет работать в режиме фронтальной проекции и проекции на просвет. Согласно нашей классификации проектор относится к среднефокусным, а значит, при фронтальной проекции его лучше размещать за линией первого ряда зрителей.

Настройка изображения

Предустановленные профили (список РЕЖИМ ИЗОБР.) позволяют быстро корректировать изображение буквально двумя нажатиями на кнопки.

Две функции – AI и Daylight View – выполняют автоматическую коррекцию изображения. Первая (AI) снижает световой поток для темных и повышает его для светлых изображений, а вторая (Daylight View) повышает насыщенность цветов при ярком внешнем освещении, что положительно сказывается в основном на пастельных оттенках. Интенсивность внешней засветки определяется оптическим датчиком на корпусе проектора. Обе функции можно отключить. Если условия проведения презентации не требуют от проектора максимальной яркости, то можно включить режим пониженной мощности, при этом и шум уменьшится, и срок службы лампы увеличится. Пользовательских профилей нет, но настройки изображения запоминаются для каждого типа подключения индивидуально.

Дополнительные возможности

Проектор очень быстро выходит на рабочий режим (за 2 секунды по данным производителя), а отключать его от сети можно сразу после завершения презентации (но не убирать в сумку!), так как вентиляторы, используя запасенную в емкостях энергию, не дадут лампе перегреться. Есть отключаемая функция ТАЙМЕР ВЫКЛ., автоматически выключающая проектор после заданного периода отсутствия сигнала на активном видеовходе. При активации функции ПРЯМ. ВЫКЛ. подача питания вернет проектор в то состояние (работа или ожидание), в котором он был при отключении питания.

Паролем защищается доступ к функции ОТОБР ТЕКСТА (вывод внизу экрана текста длиной до 22 символов) и/или доступ ко всем функциям проектора (до ввода правильного пароля проекция будет отключена, а все кнопки, кроме кнопки выключения, заблокированы). Проектором можно управлять по интерфейсу RS-232. Распайка разъема, список и формат команд есть в руководстве.

Презентация без проводов

Беспроводная передачи изображения с компьютера на проектор – это функция, которая действительно может повысить эффективность презентации. Так как докладчик со своим компьютером уже не привязан (фактически в прямом смысле) к проектору и может находиться в любой выгодной ему точке аудитории (и даже перемещаться), сохраняя при этом полный контроль над ходом презентации. Кроме того, проектор можно сделать доступным по сети ресурсом, что позволит организовать совместную работу нескольких пользователей без лишней возни с проводами.

Для беспроводной работы с проектором Panasonic PT-LB55NTE в компьютере должен быть установлен адаптер IEEE 802.11(b или g), кроме того, на нем нужно инсталлировать и запустить программу Wireless Manager ME 3.0. Эта программа подключает компьютер к выбранному проектору, а также позволяет пользователю выбирать режимы передачи изображения и звука и дистанционно управлять некоторыми функциями проектора.

В развернутом варианте панельки 4 кнопки на ней включают следующие режимы передачи изображения: Live Mode, Multi Live Mode, One Shot function и Motion streaming mode. Изображение самой панельки не передается, хотя она и находится поверх всех окон (если не свернута до иконки в трее). В режиме Live Mode изображение постоянно транслируется на проектор, а в режиме One Shot – только снимок в момент нажатия кнопки. Режим Multi Live Mode предназначен для совместной работы до 16-ти пользователей. В этом режиме с помощью пульта проектора можно включить индексный режим с подписанными миниатюрами изображений от нескольких пользователей, выделить нужное и вывести его на весь экран. По умолчанию на проектор передается просто изображение с монитора пользователя, но есть еще два варианта: функция Selective area transmission позволяет ограничить передачу только выделенной областью экрана, а Secondary display transmission – расширить десктоп на один виртуальный экран и передавать только его изображение (One Shot при этом не работает).

В режимах Live Mode и Multi Live Mode (если изображение с одного компьютера занимает весь экран) нажатие на курсорные кнопки вверх-вниз пульта передаются на компьютер как нажатие на клавиши Page Up и Page Down, что позволяет с пульта управлять перелистыванием слайдов презентации.

Для передачи видеоизображения со звуком предназначен режим Motion streaming mode. Видеофайлы (ASF, WMV, AVI и MPEG) запускаются на проигрывание с помощью специального плеера. Видеоизображение выводится только на экран проектора.

С одного компьютера можно передавать изображение сразу на несколько проекторов (до восьми). В этом случае доступны только Live Mode (без звука) и One Shot.

Кроме выбора режимов кнопки на панельке, Wireless Manager позволяют выключить проекцию (только в Live Mode), вызвать заглавную страницу встроенного в проектор WEB-сервера (со страниц которого доступны настройки проектора), вывести список всех обнаруженных в сети проекторов (как при старте Wireless Manager). Открыть окно с настройками (где в частности режимам передачи изображения можно назначить быстрые клавиши) и изменить стандартный курсор мыши на экране проектора (только в режиме Live Mode, при этом на экран можно вывести и второй курсор, управляемый джойстиком пульта).

Тестирование показало, что практически все функции и режимы работают так, как и описано в руководстве, сбоев в работе не было. Беспроводное соединение устанавливается быстро, связь беспричинно не рвется. В режиме Live Mode несложные эффекты анимации на слайдах выглядят пристойно, и даже небольшие видеовставки проигрываются гладко. Видно, что изображение перед передачей сжимается, передаются только меняющиеся области и как минимум в два этапа – сначала версия качеством похуже, которая за доли секунды сменяется качественным изображением, без видимых артефактов. Тем самым обеспечивается как гладкое движение анимированных фрагментов, так и высокое качество статичных изображений. Полноэкранное видео в режиме Live Mode имеет слишком низкую для комфортного просмотра частоту кадров. В режиме Motion streaming mode кино, в принципе, смотреть можно, но качество невысокое из-за заметных артефактов сжатия. Кстати, сжатие изображения и передача его на проектор (особенно полноэкранного видео и при включенном шифровании) отнимает много ресурсов у процессора, поэтому рекомендуется использовать процессор с частотой 1 ГГц и выше.

Измерение яркостных характеристик

Измерения светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Panasonic PT-LB55NTE:

Световой поток соответствует паспортному значению. Равномерность освещенности экрана хорошая. Контрастность более чем достаточная для проведения презентаций.

Звуковые характеристики

Шум от системы вентиляции умеренный и не раздражает.

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Встроенный динамик негромкий, а попытки увеличить громкость приводят к перегрузкам и большим искажениям – слишком он маленький.

VGA-подключение

Белое поле равномерно освещено, цветных разводов незаметно. ×ерное поле бликов не содержит, но в центре несколько светлеет. Геометрия идеальная. Оттенки серого различимы во всем диапазоне, однако серый цвет имеет небольшую примесь то красного, то зеленого, в зависимости от значения параметра ЦВЕТ. ТЕМП. Сетки пикселей воспроизводятся без артефактов. Цвета яркие, правильные и насыщенные. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций объектива, не превышает 1/2 пикселя. Функция автоподстройки под параметры VGA-сигнала работает быстро и точно, ручной подстройки параметров не требуется.

Работа с источником композитного и компонентного видеосигнала

×еткость изображения высокая. Детали различимы как в тенях, так и в светах. Цветовой баланс в норме. Если РЕЖ СТ/КАДРА включен, то проектор складывает поля в полный кадр и выводит его на экран. В результате при композитном и S-Video подключениях (при компонентном этот режим почему-то недоступен) неподвижная картинка выводится с удвоенной четкостью по вертикали и без дрожания, но объекты в движении получаются хуже, на их границах возможно появление характерной "расчески".

Высокая яркость и не очень высокая контрастность приводят к тому, что темные сцены в фильмах смотрятся плохо – там, где должен быть черный цвет, получается серый. Яркие сцены выглядят лучше. Пикселизация изображения выражена слабо, так как матрица имеет относительно большое разрешение. В режиме пониженной яркости проектор очень тихий. По совокупности параметров, проектор, в принципе, можно использовать для просмотра фильмов, но лучше ограничиться яркими, с сочными красками.

Выводы

PT-LB55NTE – это очередной продукт эволюции мобильных проекторов от Panasonic с функцией беспроводной передачи данных. Набор функций, основные характеристики и дизайн корпуса перешли по наследству, а удобным пультом и экранным меню нового дизайна проектор обзавелся. Кроме того, программа-менеджер беспроводной трансляции изображения увеличила номер версии на единичку и приобрела пару полезных функций – передачу выделенной области экрана и области, на которую расширен десктоп.

Достоинства:

• Беспроводной интерфейс IEEE 802.11 b/g
• Удобное и функциональное программное обеспечение для проведения беспроводных презентаций и совместной работы
• Специальный режим для беспроводной передачи видеоизображения
• Высокая яркость (2500 лм)
• Тихая работа
• Быстрый старт
• Можно отключать питание сразу по окончании презентации
• Функциональный дизайн корпуса
• Русифицированное меню

Недостатки:

• Достойных упоминания нет
